功能：
Acrel-6000電氣火災監控系統是用于接收剩余電流式電氣火災監控探測器等現場設備信號，以實現對被保護電氣線路的報警、監視、控制、管理的運行于計算機的工業級硬件/軟件系統。本系統適用于智能樓宇、高層公寓、賓館、飯店、商廈、工礦企業、國家重點消防單位以及石油化工、文教衛生、金融、電信等領域，對分散在建筑內的探測器進行遙測、遙調、遙控、遙信，方便實現監控與管理。
應用場所：
（1）辦公建筑（商務辦公、國家機關辦公建筑等）；
（2）商業建筑（商場、金融機構建筑等）；
（3）旅游建筑（賓館飯店、娛樂場所等）；
（4）科教文衛建筑（文化、教育、科研、醫療衛生、體育建筑等）；
（5）通信建筑（郵電、通信、廣播、電視、數據中心等）；
（6）交通運輸建筑（機場、車站、碼頭建筑等）。

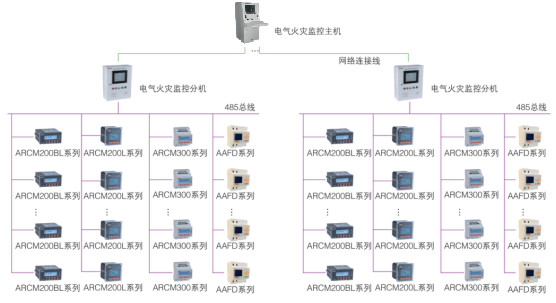

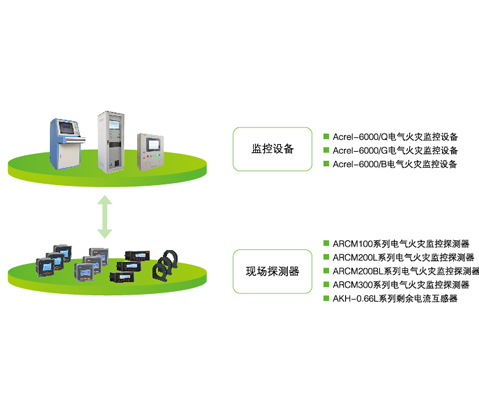

Acrel-6000電氣火災監控系統采用Acrel-6000/Q電氣火災監控設備（主機）+Acrel-6000/B電氣火災監控設備（分機）+電氣火災監控探測器三層結構組網模式，適用范圍比較廣，滿足各種環境的現場，便于區域化管理，探測器與監控設備之間采用RS-485通訊，監控設備與分機之間采用以太網通訊，滿足了通訊實時性高的要求。
1)電氣火災監控設備
|
外形 |
名稱 |
規格 |
功能 |
 |
Acrel-6000/B
電氣火災監控設備 |
≤256點（可擴展） |
接收電氣火災監控探測器信號，實現對被保護電氣線路的報警、監視、控制與管理，采用485通訊 |
 |
Acrel-6000/Q
電氣火災監控設備 |
接分機 |
接收電氣火災監控探測器信號，實現對被保護電氣線路的報警、監視、控制與管理，采用485通訊 |
2)電氣火災監控探測器
|
應用場景 |
型號 |
主要功能 |
低壓聯絡柜
出線柜 |
ARCM200L-J8 |
8路剩余電流監測，2路繼電器輸出，4路開關量輸入，事件記錄，內置時鐘，點陣式LCD顯示，1路獨立RS485/Modbus通訊 |
|
ARCM200L-J8T8 |
8路剩余電流監測，8路溫度監測，2路繼電器輸出，4路開關量輸入，事件記錄，內置時鐘，點陣式LCD顯示1路獨立RS485/Modbus通訊 |
|
ARCM200L-J16 |
16路剩余電流監測，2路繼電器輸出，4路開關量輸入，事件記錄，內置時鐘，點陣式LCD顯示，1路獨立RS485/Modbus通訊 |
動力柜
照明箱 |
ARCM300-J1 |
1路剩余電流監測，4路溫度監測，1路繼電器輸入，事件記錄，LCD顯示，1路獨立RS485/Modbus通訊 |
|
ARCM300-J4 |
4路剩余電流監測，1路溫度監測，4路繼電器輸入，事件記錄，LCD顯示，1路獨立RS485/Modbus通訊 |

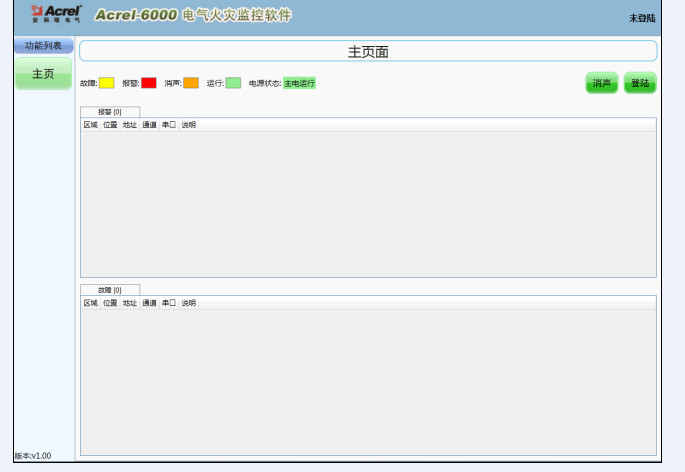

系統運行主界面
包含“登陸”、“消音”、“運行監視界面” 及“系統狀態欄”四部分，可以分別通過點擊系統主界面上方的菜單欄或快速啟動欄內按鈕進入各相關功能界面。

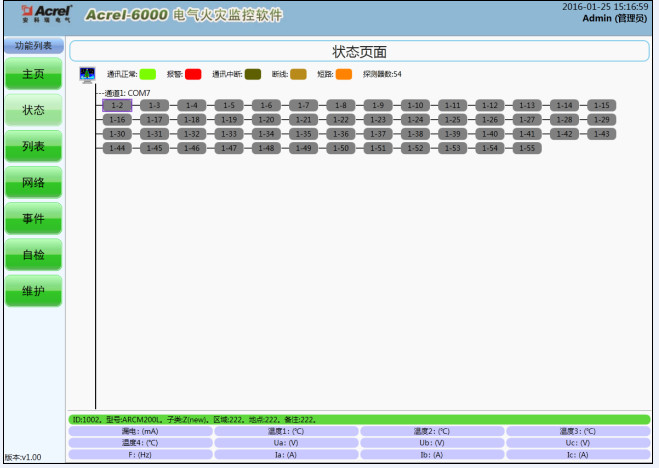

狀態監測界面
雙擊通道可以顯示出此通道配置的監控裝置的內部設定參數、測量參數狀態參數，置的內部設定參數、測量參數狀態參數，并可于該界面對監控裝置進行遠程解除報 警或分合閘控制。

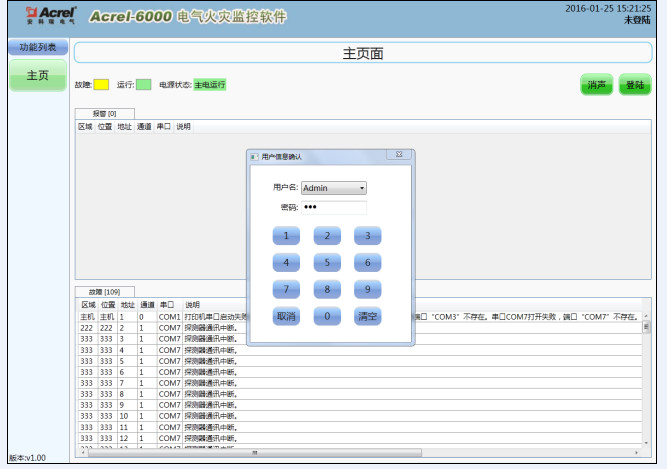

用戶登錄界面
選擇用戶名并輸入正確的密碼后，系統狀態欄會顯示當前的登錄用戶。本軟件針對的任意遠控操作均需權限登錄后方可操 作，即防止無關人員誤操作。

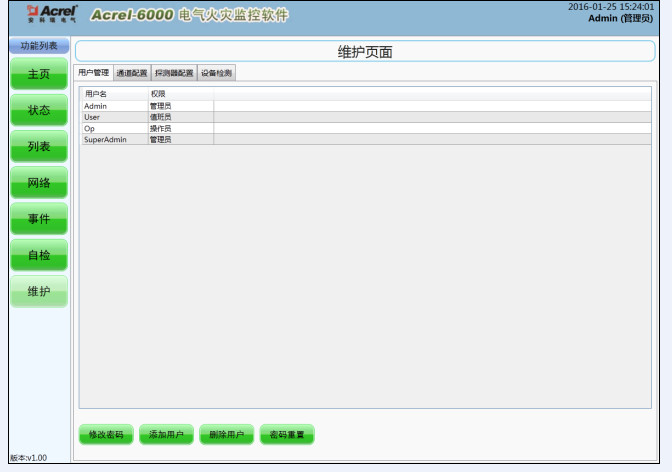

權限管理界面
該界面可添加新的“操作員”和“值班員”權限的新用戶，也可刪除這兩個級別的現有用戶，該管理功能只有“超級管理員”和“管理員”可進行操作。

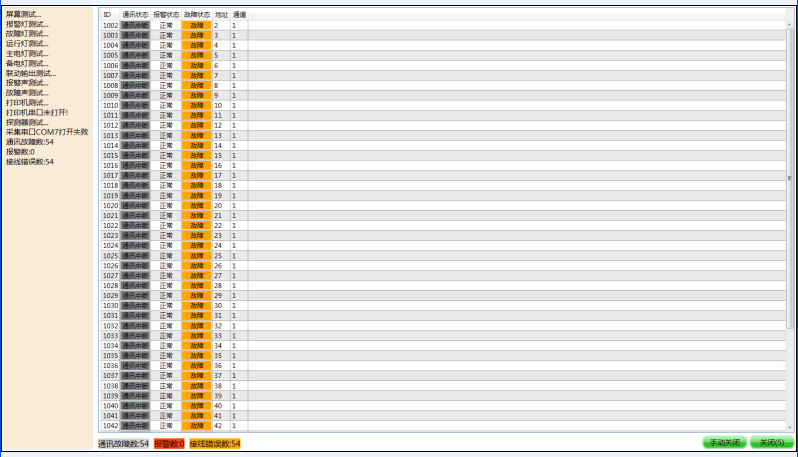

設備檢測界面
該檢測功能為“管理員”和“操作員”方可進行的操作功能，主要用于設備自檢和對監控系統柜體面板指示燈的手動檢測。

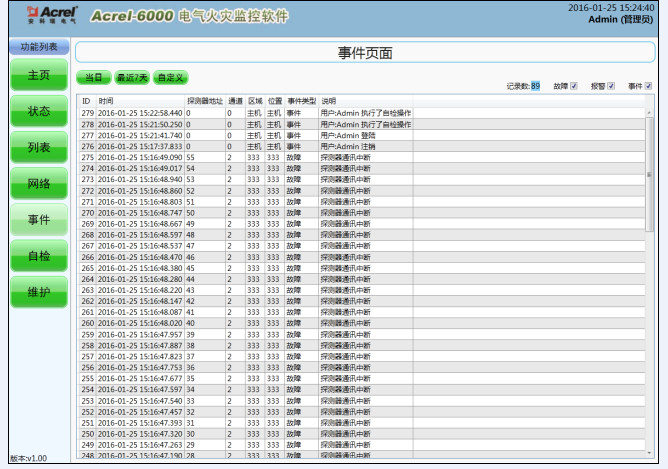

事件記錄界面
用戶于該界面內可查詢?nèi)我鈺r段內相應報警或動作類型下的記錄，各級操作權限均可查看該界面的信息。
