功能：
該系列低壓電動機保護器，具有過載、斷相、不平衡、欠載、接地/漏電、堵轉等保護功能?？膳c接觸器、電動機起動器等電器元件構成電動機控制保護單元，具有遠程自動控制、現場直接控制、面板指示、信號報警、現場總線通信等功能。
應用范圍：
可廣泛應用于煤礦、石化、冶煉、電力、建筑等行業的配電領域。

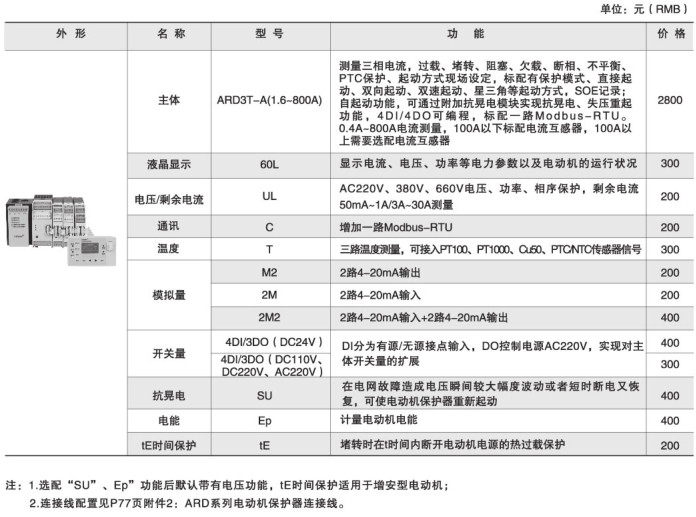

訂貨范例：
具體型號：ARD3T K1 A25/C+60L
技術要求：電動機功率5.5KW；DI為無源節點，控制DO工作電壓為220V；液晶顯示。
通訊協議：雙路RS485接口 Modbus/RTU協議
輔助電源：AC/DC220V
數字式電動機保護器
|

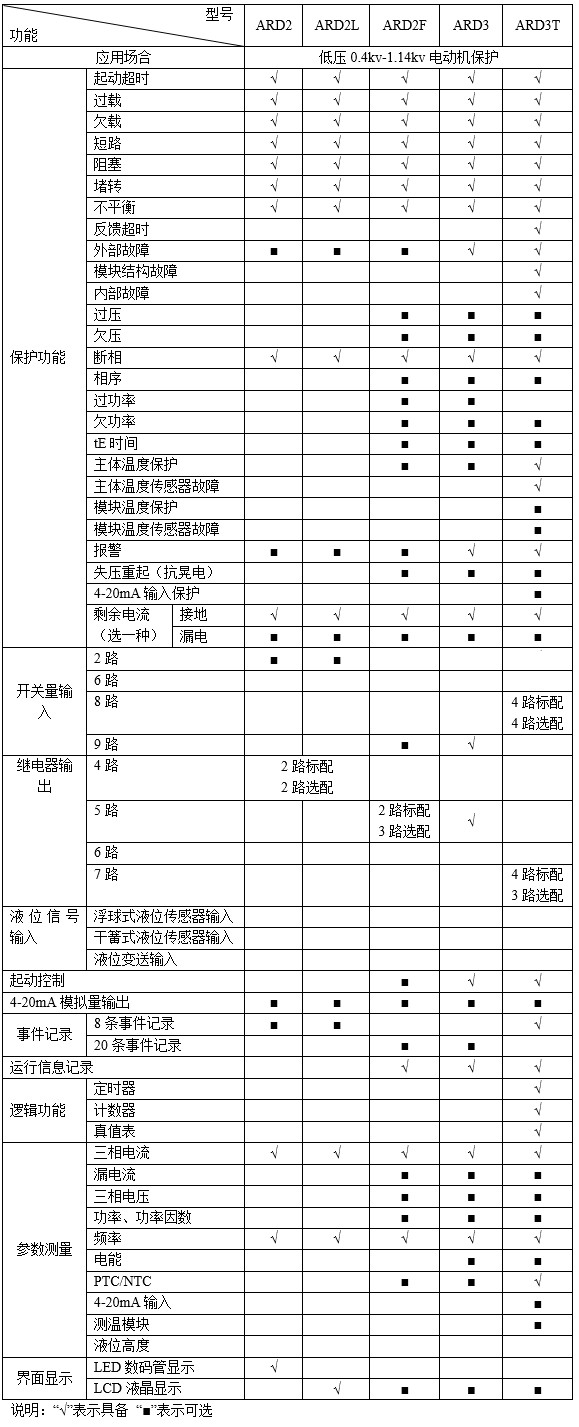

技術參數
|
技術指標
|
|
ARD2(L)
|
ARD2F
|
ARD3
|
|
輔助電源
|
電壓
|
AC85V~265V/DC100V~350V
|
|
功耗
|
≤7VA
|
≤15VA
|
|
額定工作電壓
|
AC380V/AC660V，50Hz/60Hz
|
|
額定工作電流
|
1A（0.1～9999）
|
|
5A（0.1～9999）
|
|
1.6A（0.4A～1.6A）
|
|
6.3A（1.6A～6.3A）
|
|
25A（6.3A～25A）
|
|
100A（25A～100A）
|
|
250A（63A～250A）
|
|
800A（250A～800A）
|
|
繼電器輸出觸點容量
|
AC250V/ 3A；DC30V/ 3A
|
AC250V/ 6A
|
|
開關量輸入
|
2路
|
9路
|
|
環境
|
工作溫度：-10ºC～55ºC
|
|
貯存溫度：-20ºC～65ºC
|
|
相對濕度：5﹪～95﹪不結露
|
|
海拔高度：≤ 2000m
|
|
污染等級
|
2
|
|
防護等級
|
IP20
|
主體IP20顯示單元IP45
|
|
安裝類別
|
III級
|
模塊式電動機保護器
|
技術參數
|
技術指標
|
|
ARD3T輔助電源
|
AC/DC 110 / 220V或AC 380V，功耗≤15VA
|
|
電機額定工作電壓
|
AC 380V / 660V，50Hz / 60Hz
|
|
電動機額定工作電流
|
1.6（0.40A-2.00A）
|
使用測量模塊測量
|
|
6.3（1.6A-6.3A）
|
|
25（6.3A-25A）
|
|
100（25A-100A）
|
|
250（63A-250A）
|
采用外置電流互感器 + 測量模塊
|
|
800（250A-800A）
|
|
漏電
|
50mA-1A
|
采用測量模塊 + 漏電流互感器
|
|
3A-30A
|
|
繼電器輸出觸點容量
|
阻性負載
|
AC250V、6A；DC24V、6A
|
|
感性負載
|
AC250V、2A；DC24V、2A
|
|
主體開關量輸入、輸出
|
4DI、4DO，DI可以為干節點或濕節點
|
|
開關量模塊
|
4DI、3DO，DI可以為干節點或濕節點
|
|
溫度模塊
|
外接傳感器類型：PT100、PT1000、Cu50、PTC、NTC
傳感器路數：3路
傳感器對應測量范圍：
PT100/PT1000：-50°C～+500°C
Cu50：-50°C～+150°C
PTC/NTC：100Ω～30kΩ
|
|
模擬量模塊
|
可實現：2路4～20mA輸入測量，2路4～20mA變送輸出
4～20mA輸入測量精度±0.5%
4～20mA輸出最大帶載能力為≤500Ω
|
|
主體通訊
|
RS485：Modbus-RTU
|
|
通訊模塊
|
RS485：雙Modbus-RTU、Profibus
|
|
環境
|
工作溫度
|
-10ºC～55ºC
|
|
貯存溫度
|
-25ºC～65ºC
|
|
相對濕度
|
≤95﹪不結露，無腐蝕性氣體
|
|
海拔
|
≤2000m
|
|
污染等級
|
3級
|
|
防護等級
|
主體IP20，分體顯示模塊IP45（安裝在柜體上）
|
|
安裝類別
|
III級
|

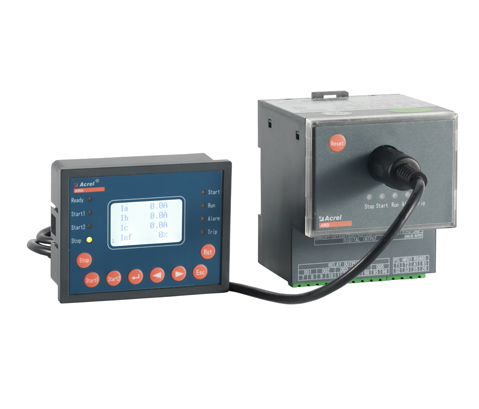

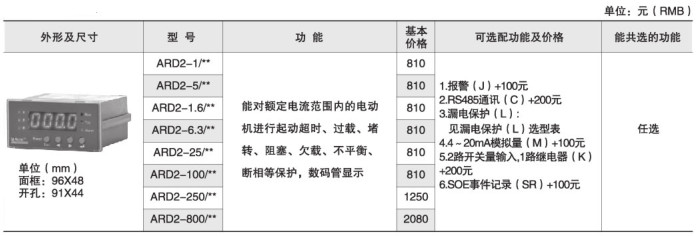

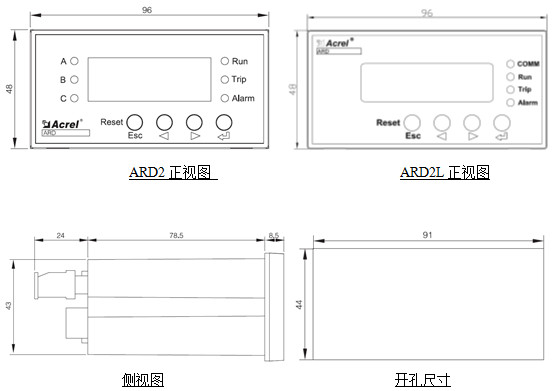

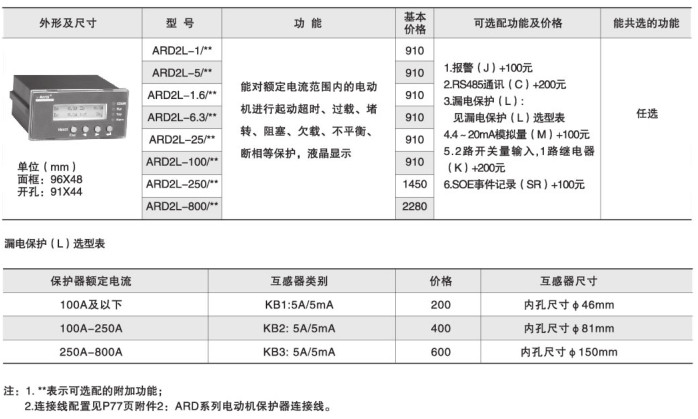

● ARD2(L)電動機保護器
◆ 主體模塊

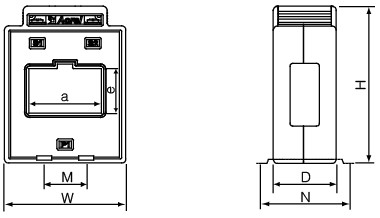

◆ 互感器

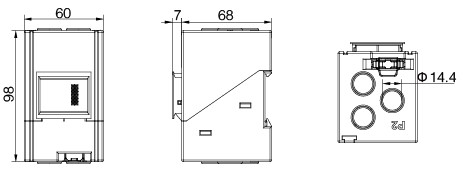

0.1A～100A互感器

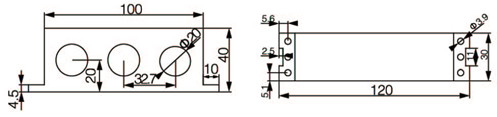

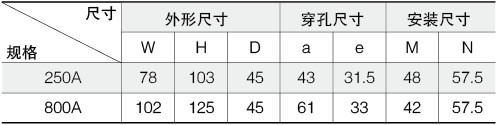

63A~250A互感器
250A~800A互感器

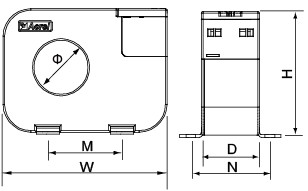

100A以下漏電流互感器
100A以上漏電流互感器

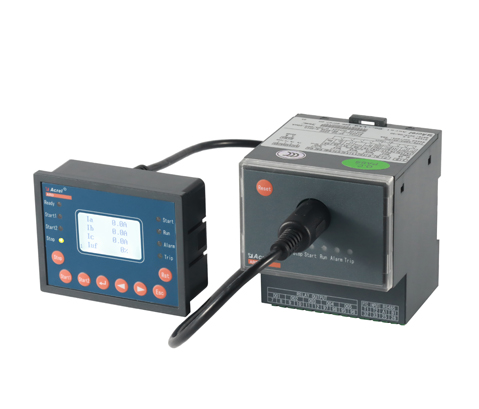

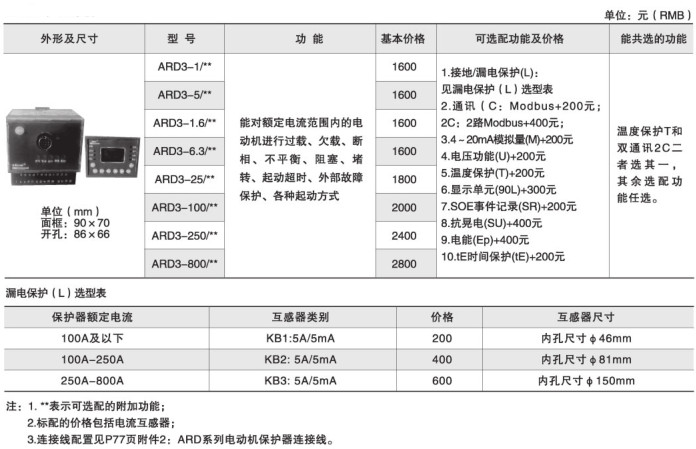

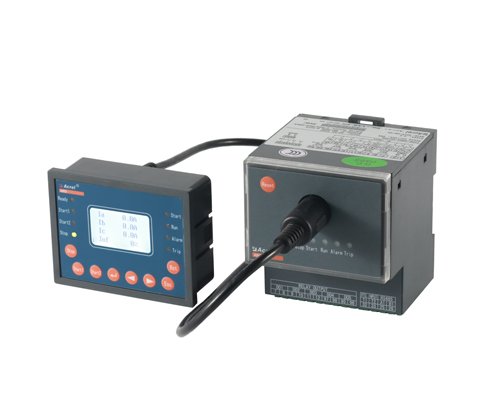

c ARD2F、ARD3電動機保護器

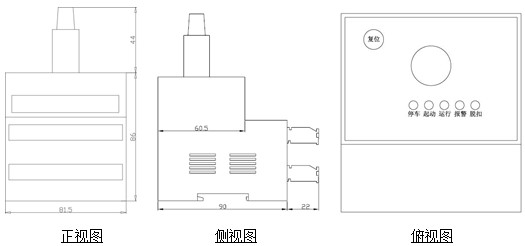

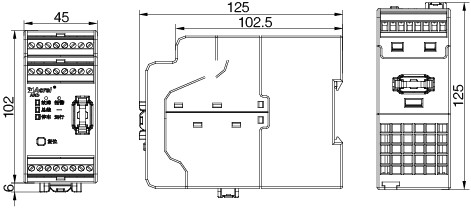

◆ 主體模塊

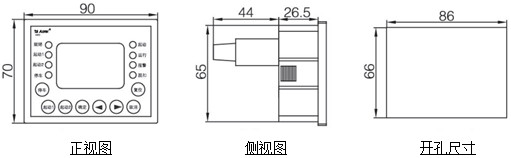

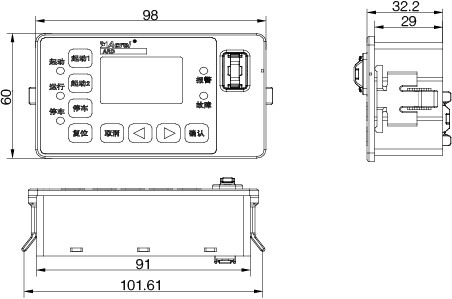

◆ 顯示單元

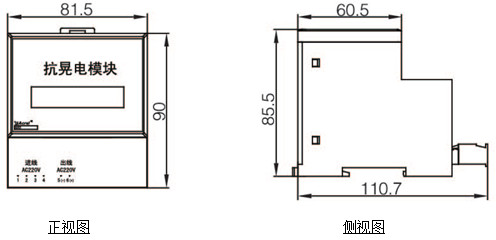

◆ 抗晃電模塊

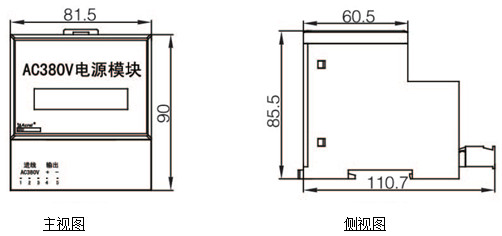

◆ AC380V電源模塊
● ARD3T電動機保護器
◆ 主體模塊

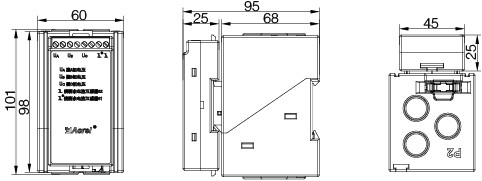

◆ 測量模塊
電流測量模塊
電流+電壓測量模塊

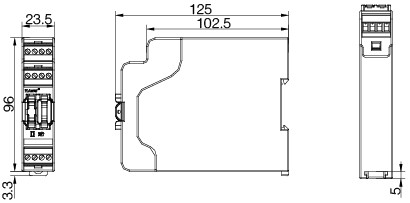

◆ 溫度、模擬量、開關量模塊

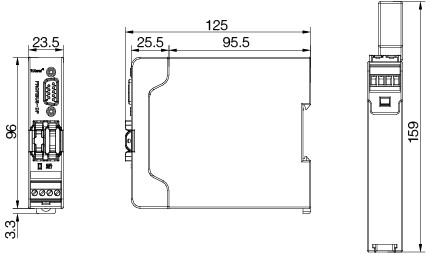

◆ 通訊模塊
◆ 顯示模塊

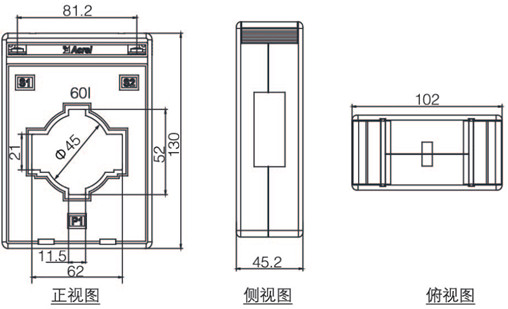

◆ 外置電流互感器
◆ 漏電流互感器
