智慧用電監控裝置安裝教程
發布時間：2021-04-10 17:01 作者：admin 次數：次
智慧用電監控裝置通過聲光報警、手機APP、短信報警、電話通知等方式，對用戶用電安全狀況進行提醒。安科瑞小編就安裝調試方法與大家分享。

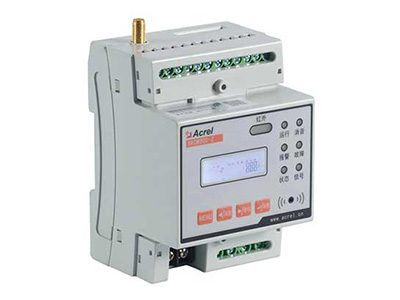

智慧用電監控裝置安裝教程
裝置的選擇和安裝：選擇監控器要根據現場的實際情況，如是否需要同時監測剩余電流、溫度、電流等，需要監測幾個方向等，都是要考慮的。
智慧用電監控裝置導軌附件安裝方法：根據安裝環境的需要，部分場合下設備需要導軌固定。
將線拆為空線：
設備安裝時，導軌或螺絲安裝在空開的全下端。
回路相線A,B,C,N必須同向通過剩余電流互感器，保護地線(PE)不允許通過互感器。
注：通過檢測器后的線路必須是獨立的，不可與其他配電箱連接。
零和零的線路(N)不允許重復接地。例如配電箱與配線。
箱體的零排(N)不可串聯。
智慧用電監控裝置上端取電時，相應的零線也不能穿過檢測器。
設備上的接線必須與接線柱相連接。
開關電源取電時火線須加保險端或空開。
智慧用電監控裝置中電流互感器的安裝方式
②按照安裝流程將智慧用電監控裝置安裝完畢(電源ABCN必須確保與互感器正確匹配)后，通過保險段將探測器上的220V工作電源接通接通，并檢查是否正確。
2把智慧用電監控裝置的通訊線路(A/B)和電源5V端子引線連接到物聯網卡的通訊終端和電源終端，并進行正確檢查。
把相應的溫度傳感器用扎帶系緊在電纜的接頭處(或易熱位置)，按電流互感器接線端子示意圖標號準確地接好電流互感器的接線，黑線接*端，白線接不帶*端，切記不可接反，否則數據顯示負數。
④送電試驗，送電時保險端子合上后立即斷開是否有異常，確認無誤后正常合上保險端子，送電后觀察裝置和物聯網卡常亮。
要注意物聯網卡上的數據網絡通訊是否暢通。
打公司運營服務電話(向運營服務人員告知現場需要統計的單位信息，建立數據庫，申請賬號，配合相關測試，遵循運營調試操作手冊)
⑦公司將建立的帳號調試成功后，將發送到網站，登陸APP進行驗證。
⑧安科瑞小編提醒大家，如數據接收正常，則本次智慧用電監控裝置的安裝調試作業完成。
